D-MAX to 19” modułowy system masowego programowania ISP oparty o flagową technologię FlashRunner 2.0 firmy SMH Technology. Dedykowany jest dla masowych producentów, gdzie maksymalizacja ilości kanałów jest kluczowa dla wydajności. System może obsługiwać do 288 multipleksowanych kanałów z równoległością 48 kanałów ISP. Zbudowany jest w oparciu o maksimum 3 jednostki programujące 16-kanałowe. Każdy kanał może być demultipleksowany na 6 układów docelowych, czyli każda jednostka może obsłużyć 96 programowanych układów.

D-MAX jest nadzorowany z poziomu komputera PC za pośrednictwem interfejsów Ethernet LAN, USB-UART. Producent dostarcza przy tym przyjazny interfejs użytkownika GUI pod system Windows lub Linux.

D-MAX od strony układu docelowego implementuje szeroką gamę protokołów szeregowej komunikacji stosowanych w układach pamięci Flash i w mikrokontrolerach. Obsługuje najnowsze interfejsy pamięci wielkiej pojemności NAND i eMMC.

Specyfikacja urządzenia D-MAX

• Od 1 x 16 do 3 x 16 równoległych, niezależnych kanałów ISP
• Każdy kanał demultipleksowany na 6 układów docelowych
• Maksymalnie 288 układów obsługiwanych w pojedynczym cyklu programowania
• Pamięć 1GB RAM DDR3
• Zegar i kalendarz dla rejestracji log’ów
• LEDy stanu dla każdego kanału równoległego i każdego demultipleksowanego (układu docelowego)
• Zasilanie 15V DC 6A (90W)
• Kontrolowany z poziomu PC przez optoizolowane Ethernet LAN 10/100/1000 lub USB-UART
• Interfejs komunikacyjny do 25 MHz
• Interfejs układu docelowego - konfigurowalne cyfrowe linie we/wy implementujące protokoły ISP: BDM, JTAG, DAP, CSI, SPI, QSPI, I2C, UART, MC2W, ISSP, SWD, ICSP, EICSP, MDI, PPM, PDI, SWIM, Parallel NOR, NAND, eMMC, ….
• Na każdy kanał: 8 cyfrowych linii we/wy + 2VPROG (programowane napięcie) +2GND
• Dynamiczne zarządzanie sygnałami
• Ciągłe monitorowanie napięć i prądów

Specyfikacja oprogramowania D-MAX

• Przyjazny interfejs użytkownika GUI dla platform Windows i Linux
• Rejestracja log’ów i raportowanie operacji
• Biblioteka DLL dla C/C++/C# – łatwa integracja
• Polecenia ASCII
• Warunkowe kasowanie (gdy pamięć nie jest pusta)
• Serializacja
• Testowanie po zaprogramowaniu – generator sygnałów UART/JTAG/I2C/SPI
• Ochrona kryptograficzna
• Kontrola uprawnień operatora
• Kontrola CRC

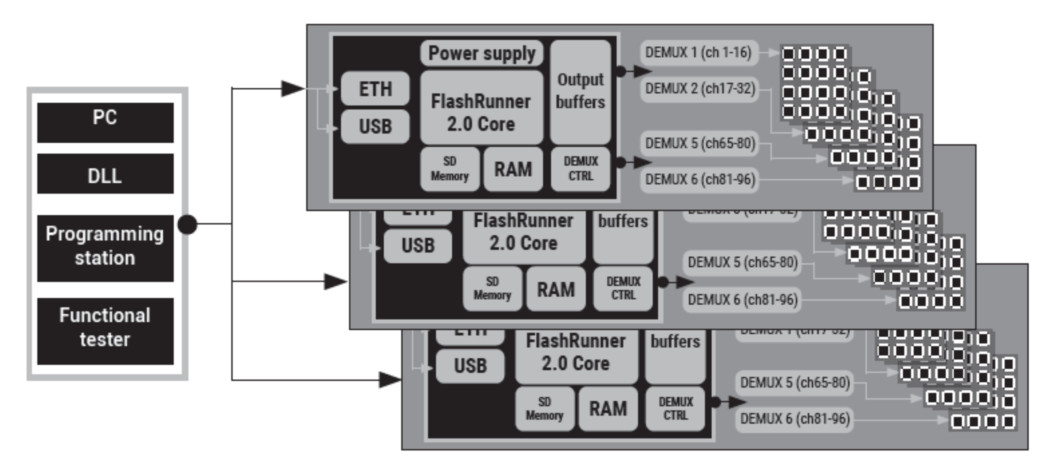

Typowe zastosowanie D-MAX
