Programatory FlashRunner High-Speed

Autoryzowany dystrybutor

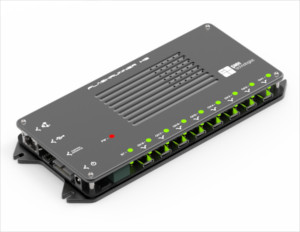

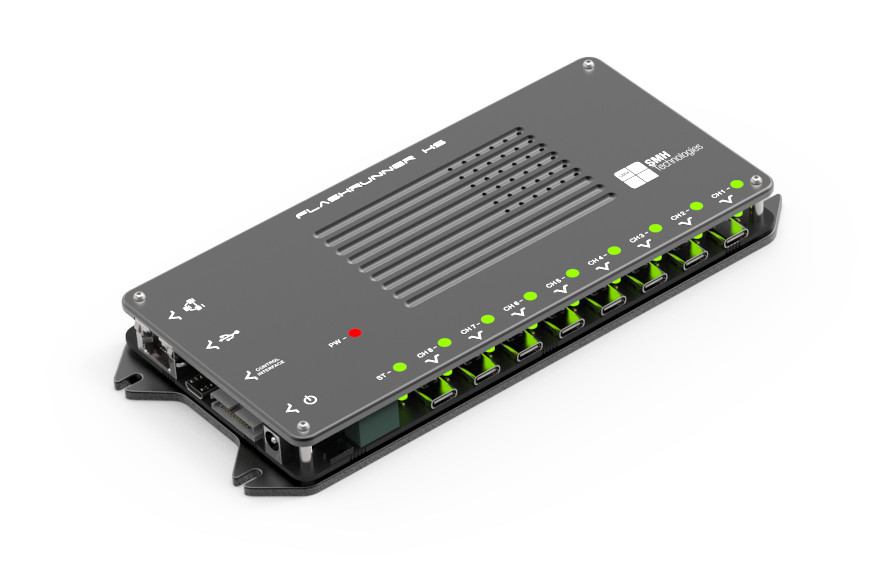

FlashRunner High-Speed jednostka sterująca

Jednostka sterująca uniwersalnego szybkiego programatora ISP FlashRunner High-Speed. Za pośrednictwem interfejsów USB 3.1 steruje aktywnymi modułami – stopniami końcowymi. Zapewnia szybkość transmisji danych do 80MB/s. Oferowana jest w dwóch wariantach:

  • FR-HS-CU4L – sterowanie do 4 modułów (4 x USB 3.1)
  • FR-HS-CU8L – sterowanie do 8 modułów (8 x USB 3.1)

Specyfikacja techniczna:

  • procesor: Intel SOC FPGA z dwurdzeniowym rdzeniem ARM Cortex-A9 800 MHz
  • pamięć: 1 GB RAM DDR3, 256 GB eMMC
  • czytnik kart Micro SD (do 256 GB)
  • 4/8-niezależnych kanałów sterujących aktywnymi modułami – każdy może programować różne układy
  • jednostka do integracji w ATE
  • wymiary: 170 x 83 x 19 mm
  • komunikacja z PC/ATE – LAN 1Gbps, optoizolowany USB-UART; optoizolowany interfejs równoległy dla ATE
  • komunikacja z aktywnymi modułami – USB 3.1 złącze typ C
  • zegar/kalendarz
  • diodowa sygnalizacja stanu
  • estetyczne wykonanie
  • rozbudowane oprogramowanie:
    • testowanie układu
    • watchdog
    • bezpieczny, szyfrowany przesył danych
    • łatwa integracja z ATE/LabView/CVI przez biblioteki DLL
    • detekcja przekroczenia dopuszczalnych zakresów napięć przy programowaniu
    • serializacja
    • zarządzanie wyjściami cyfrowymi (wymienność)
    • warunkowe kasowanie układu
    • baza informacyjna on-line
    • logi i raporty
    • kreator projektów
    • nowy, wygodny interfejs GUI
Więcej o FlashRunner High-Speed

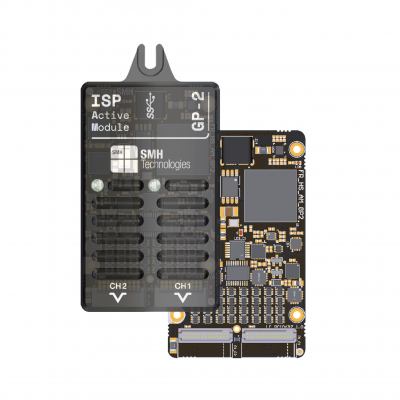

FlashRunner High-Speed aktywne moduły ogólnego przeznaczenia

Stopnie końcowe uniwersalnego szybkiego programatora ISP FlashRunner High-Speed kontrolowane za pośrednictwem interfejsów USB 3.1 i złącz typu C z poziomu jednostki sterującej. Wykonane w postaci mikromodułów, dają możliwość zainstalowania bezpośrednio przy programowanych układach, skracając do minimum kable transmisyjne szybkich sygnałów. Tym samym zapewniają odpowiednią jakość przebiegów na wyprowadzeniach programowanych układów.

  • moduły ogólnego przeznaczenia (dla mikrokontrolerów, pamięci szeregowych, układów CPLD i OTP) 1-, 2- lub 4-kanałowe
  • opcjonalne bariery przekaźnikowe
  • dostępne warianty oznaczone numerami katalogowymi:
    • AM-GPx-rr
    gdzie:
    • x – ilość kanałów (1, 2, 4);
    • rr – rozszerzenie:
      • CS – w obudowie
      • OF – nieobudowane płytki PCB
      • RB – z barierą przekaźnikową
  • małe wymiary: np. 66 x 40 x 9 mm
  • protokoły: eMMC, NAND, BDM, JTAG, DAP, CSI, SPI, QUAD-SPI, I2C, UART, MC2W, ISSP, SWD, ICSP, EICSP, MDI, PPM, PDI, SWIM, …
  • 8 linii we/wy (4 linie uziemienia)
  • nowatorskie szybkie drivery linii
  • 2 programowane napięcia wyjściowe na każdy kanał
  • linia zasilania i linie sterowania barier przekaźnikowych
  • szybka komunikacja z programowanym układem do 50 MHz
  • ciągłe monitorowanie napięcia i prądu linii zasilających
  • diodowa sygnalizacja stanu
  • pionowe lub kątowe złącze dla każdego kanału służące do bezpośredniego lub pośredniego, za pośrednictwem bariery przekaźnikowej, podłączenia układu docelowego

Więcej o FlashRunner High-Speed

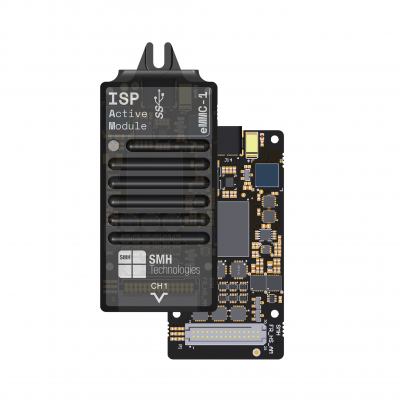

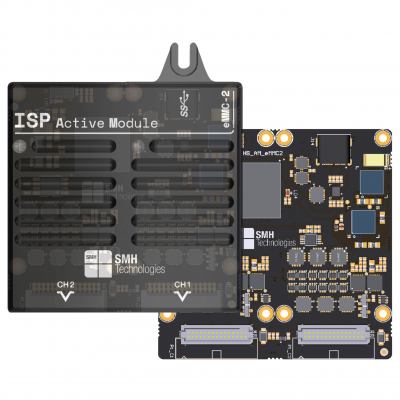

FlashRunner High-Speed aktywne moduły ogólnego przeznaczenia dla pamięci eMMC

Stopnie końcowe uniwersalnego szybkiego programatora ISP FlashRunner High-Speed kontrolowane za pośrednictwem interfejsów USB 3.1 i złącz typu C z poziomu jednostki sterującej. Wykonane w postaci mikromodułów, dają możliwość zainstalowania bezpośrednio przy programowanych układach, skracając do minimum kable transmisyjne szybkich sygnałów. Tym samym zapewniają odpowiednią jakość przebiegów na wyprowadzeniach programowanych układów.

  • moduły do programowania pamięci eMMC 1-, lub 2-kanałowe
  • opcjonalne bariery przekaźnikowe
  • dostępne warianty oznaczone numerami katalogowymi:
    • AM-eMMCx-rr
    gdzie:
    • x – ilość kanałów (1, 2);
    • rr – rozszerzenie:
      • CS – w obudowie
      • OF – nieobudowane płytki PCB
      • RB – z barierą przekaźnikową
  • małe wymiary: np. 66 x 40 x 9 mm
  • 12 linii we/wy (6 linii uziemienia) obsługujących 8-io bitowy interfejs eMMC
  • nowatorskie szybkie drivery linii
  • 2 programowane napięcia wyjściowe na każdy kanał
  • linia zasilania i linie sterowania barier przekaźnikowych
  • szybka komunikacja z programowanym układem do 80MB/s
  • ciągłe monitorowanie napięcia i prądu linii zasilających
  • diodowa sygnalizacja stanu
  • pionowe lub kątowe złącze dla każdego kanału służące do bezpośredniego lub pośredniego, za pośrednictwem bariery przekaźnikowej, podłączenia układu docelowego

Więcej o FlashRunner High-Speed

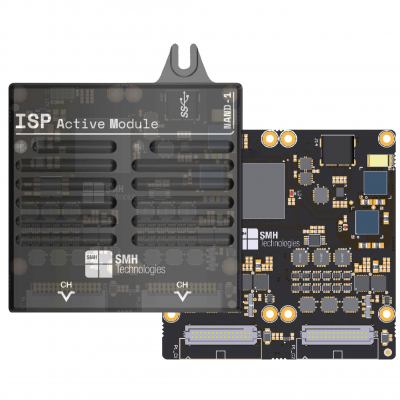

FlashRunner High-Speed aktywne moduły ogólnego przeznaczenia dla pamięci NAND

Stopnie końcowe uniwersalnego szybkiego programatora ISP FlashRunner High-Speed kontrolowane za pośrednictwem interfejsów USB 3.1 i złącz typu C z poziomu jednostki sterującej. Wykonane w postaci mikromodułów, dają możliwość zainstalowania bezpośrednio przy programowanych układach, skracając do minimum kable transmisyjne szybkich sygnałów. Tym samym zapewniają odpowiednią jakość przebiegów na wyprowadzeniach programowanych układów.

  • 1-kanałowe moduły do programowania pamięci NAND
  • opcjonalne bariery przekaźnikowe
  • dostępne warianty oznaczone numerami katalogowymi:
    • AM-NAND1-rr
    gdzie:
    • rr – rozszerzenie:
      • CS – w obudowie
      • OF – nieobudowane płytki PCB
      • RB – z barierą przekaźnikową
  • małe wymiary: np. 66 x 70 x 9 mm
  • 24 linii we/wy (12 linii uziemienia) obsługujących interfejs NAND 8-io i 16-to bitowych
  • nowatorskie szybkie drivery linii
  • 2 programowane napięcia wyjściowe na każdy kanał
  • linia zasilania i linie sterowania barier przekaźnikowych
  • szybka komunikacja z programowanym układem do 80MB/s
  • ciągłe monitorowanie napięcia i prądu linii zasilających
  • diodowa sygnalizacja stanu
  • pionowe lub kątowe złącze dla każdego kanału służące do bezpośredniego lub pośredniego, za pośrednictwem bariery przekaźnikowej, podłączenia układu docelowego

Więcej o FlashRunner High-Speed

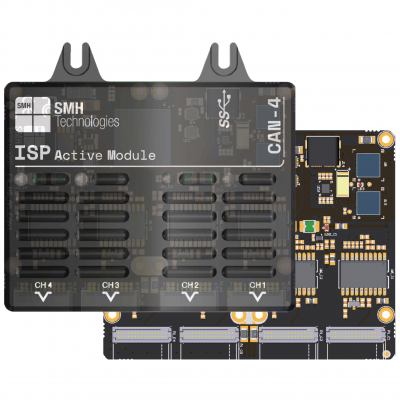

FlashRunner High-Speed aktywne moduły ogólnego przeznaczenia dla układów CAN

Stopnie końcowe uniwersalnego szybkiego programatora ISP FlashRunner High-Speed kontrolowane za pośrednictwem interfejsów USB 3.1 i złącz typu C z poziomu jednostki sterującej. Wykonane w postaci mikromodułów, dają możliwość zainstalowania bezpośrednio przy programowanych układach, skracając do minimum kable transmisyjne szybkich sygnałów. Tym samym zapewniają odpowiednią jakość przebiegów na wyprowadzeniach programowanych układów.

  • 4-kanałowe moduły do programowania układów z interfejsem CAN
  • opcjonalne bariery przekaźnikowe
  • dostępne warianty oznaczone numerami katalogowymi:
    • AM-CAN4-rr
    gdzie:
    • rr – rozszerzenie:
      • CS – w obudowie
      • OF – nieobudowane płytki PCB
      • RB – z barierą przekaźnikową
  • małe wymiary: np. 66 x 80 x 9 mm
  • nowatorskie szybkie drivery linii
  • 2 programowane napięcia wyjściowe na każdy kanał
  • linia zasilania i linie sterowania barier przekaźnikowych
  • maksymalnie szybka komunikacja z programowanym układem do 12Mb/s
  • ciągłe monitorowanie napięcia i prądu linii zasilających
  • diodowa sygnalizacja stanu
  • pionowe lub kątowe złącze dla każdego kanału służące do bezpośredniego lub pośredniego, za pośrednictwem bariery przekaźnikowej, podłączenia układu docelowego

Więcej o FlashRunner High-Speed

FlashRunner HS Compact

Kaseta skalowalna do maksymalnie 32 kanałów, na aktywne moduły FlashRunner High-Speed przy równoległym programowaniu ISP wielu układów z użyciem szerokiej gamy protokołów. Stanowi ona dodatkowe akcesoria dla programatorów technologii FlashRunner Hig-Speed ułatwiające mechaniczny montaż modułów w systemie. Kasetę charakteryzują małe rozmiary 193 x 89 mm przy czterech dostępnych wysokościach 36/46/56/66 mm dla odpowiedni0 2/4/6/8 modułów. Zainstalowane aktywne moduły są kontrolowane przez główną jednostkę sterującą FlashRunner High-Speed umieszczaną w dolnej części kasety.

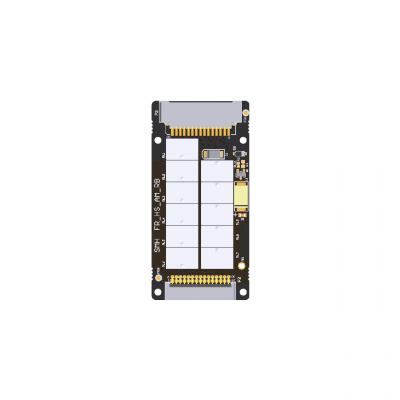

Bariera przekaźnikowa jednokanałowa

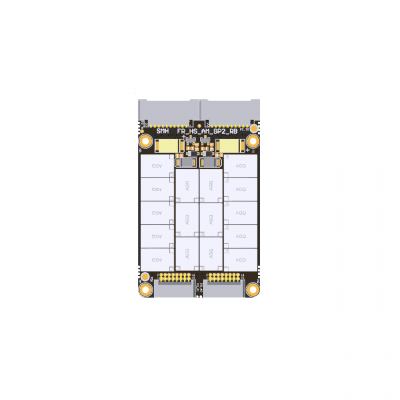

Bariera przekaźnikowa dwukanałowa

Bariery przekaźnikowe dla FlashRunner High-Speed

Bariery przekaźnikowe to dodatkowe moduły zapewniające optoizolację między programatorem FlashRunner a układem docelowym. Dostępne są przy zakupie poszczególnych aktywnych modułów w dwóch wersjach:

  • Jednokanałowej z 30-pinowym złączem dla aktywnych modułów eMMC, NAND, Octo-SPI
  • Dwukanałowej z 20-pinowymi dla aktywnych modułów ogólnego przeznaczenia i CAN

Te dwie opcje zapewniają możliwość optoizolacji dla wszystkich aktywnych modułów obecnie dostępnych.

Adaptery połączeniowe dla FlashRunner High-Speed

Aby ułatwić użytkownikom łatwą i szybką zmianę osprzętu w stacji programującej bez konieczności odkręcania 4/8 kabli USB dostępne są adaptery zapewniające przejście z kabli lub złącz USB na łatwo rozłączalne złącza. Pozwala to wymienić kasety testera ICT/programatora ISP „jednym ruchem “. Adaptery upraszczają tym samym konstrukcję mechaniczną testerów/programatorów. I tak:

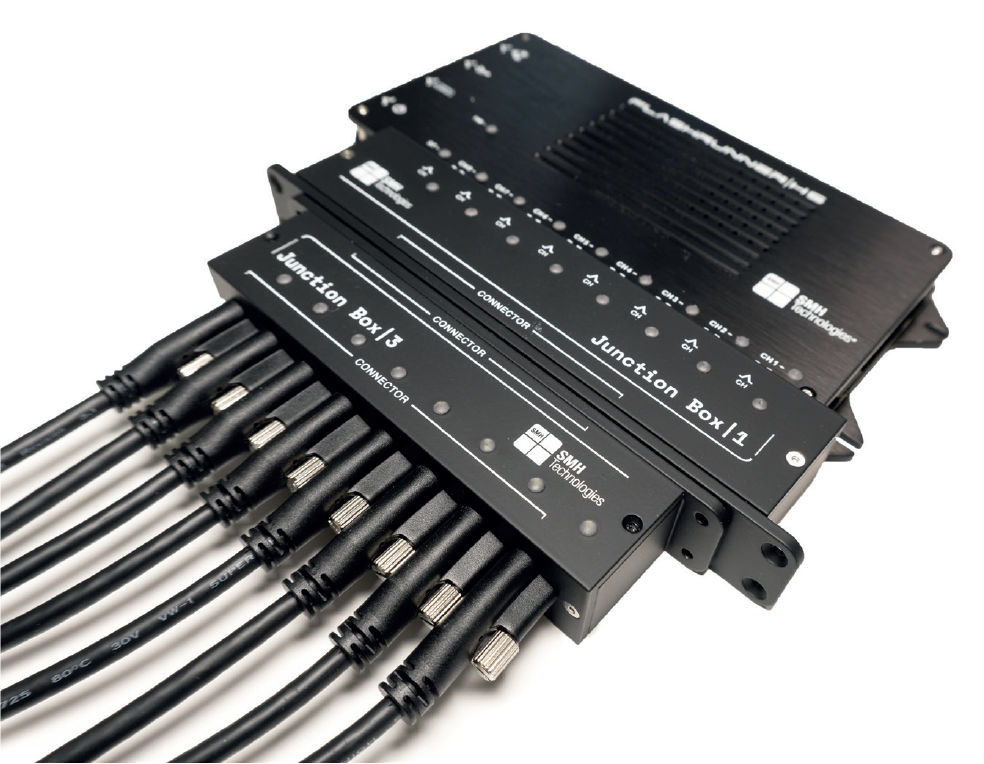

  • FR-HS-JB1 – jest adapterem podłączanym bezpośrednio do złącz USB jednostki centralnej

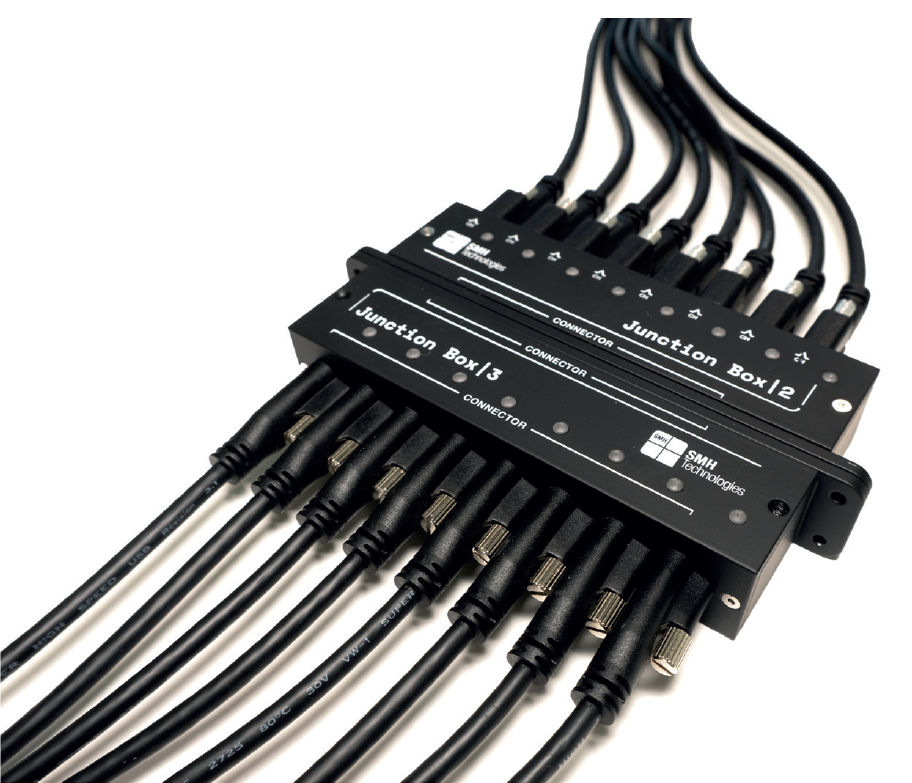

  • FR-HS-JB2 – jest adapterem podłączanym do jednostki centralnej za pośrednictwem kabli USB
  • FR-HS-JB3 – jest adapterem podłączanym do aktywnego modułu za pośrednictwem kabli USB

Adaptery połączeniowe stosowane są jako stopień pośredni między jednostką centralną, a aktywnymi modułami. Adaptery stosuje się parami. Zawsze jeden z adapterów JB1 albo JB2 współpracuje/łączy się z adapterem JB3. Są one łatwo rozłączalne, więc umożliwiają łatwe rozłączanie/przyłączenie kasety testera/programatora zawierającej aktywne moduły od/do kasety zawierającej jednostkę centralną. Tym samym umożliwiają łatwą wymianę, kasety testera/programatora zawierającą aktywne moduły na inną – stosownie do zmiany programowanej płytki PCB.




FlashRunner High-Speed Algorytmy

Licencje na algorytmy programowania poszczególnych układów są oferowane niezależnie. Algorytmy programowania są dedykowane do poszczególnych aktywnych modułów i oznaczane są numerami katalogowymi:

  • PAmmmmPPPP
gdzie:
  • mmmm – oznaczenie aktywnego modułu (GP1, GP2, GP4, CAN4)
  • PPPP – rodzaj pakietu oprogramowania/algorytmów (STD0, NMM0, STP05, STP10, STP15, FPK0, SCP0, GEN0)

Oferowane są w następujących pakietach:

  • Pojedyncze algorytmy:
    • PAmmmmSTD0 - pojedynczy algorytm dla standardowego, powszechnie stosowanego na rynku układu
    • PAmmmmNMM0 - pojedynczy algorytm dla „niestandardowego “, rzadko stosowanego na rynku układu
  • Kredyty na zakup algorytmów do wykorzystania w okresie roku od daty zakupu:
    • PAmmmmSTP05 - 5 algorytmów do wyboru dla standardowych układów
    • PAmmmmSTP10 - 10 algorytmów do wyboru dla standardowych układów
    • PAmmmmSTP15 - 15 algorytmów do wyboru dla standardowych układów
  • Pakiety algorytmów:
    • PAmmmmGEN0 - algorytmy dla wszystkich obsługiwanych na daną chwilę standardowych układów od wszystkich dostawców półprzewodników
    • PAmmmmSCP0 - algorytmy dla wszystkich obsługiwanych na daną chwilę standardowych układów od wybranego, jednego dostawcy półprzewodników
    • PAmmmmFPK0 - algorytmy dla wszystkich obsługiwanych na daną chwilę standardowych układów wybranej, jednej rodziny układów

Dostępne jest również użytkowe oprogramowanie systemowe, które można ściągnąć ze strony producenta (ikona na prawym marginesie).
