Programatory FlashRunner (wycofane)

Bazowa technologia FlashRunner stanowiąca źródło komercyjnego sukcesu firmy SMH osiągnęła już swoje lata. Wobec faktu, że nowe jej generacje w pełni pokrywają spektrum rynkowych potrzeb, producent zdecydował się na zaprzestanie produkcji tych najstarszych urządzeń z wyjątkiem FlashRunner Cube. SMH nadal jednak wspiera użytkowników nowymi algorytmami i akcesoriami. Przepraszając za niedogodność tych klientów, którzy chcieliby powielać istniejące projekty, wskazujemy poniżej na ewentualne zamienniki.

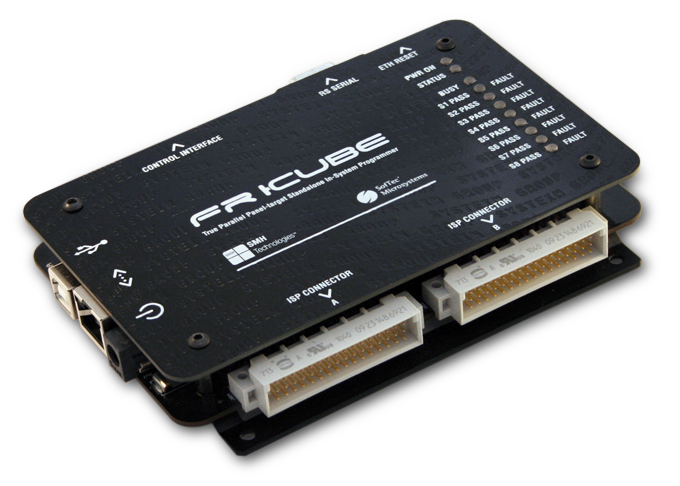

FlashRunner Cube

• 2-kanałowy (FRC_GP_02) / 4-kanałowy (FRC_GP_04) / 8-kanałowy (FRC_GP_08) programator ISP;
• uniwersalny;
• algorytmy programowania oferowane oddzielnie;
• jednostka do integracji np. w ATE;
• interfejs komunikacyjny: LAN, RS-232;
• tryby pracy: nadzorowany z PC, autonomiczny;
• zasilanie 12 - 25V DC
  (produkt nie zawiera zasilacza);
• obsługa BDM, JTAG, SPI, I2C, MON, ICC, SCI, …;
• szeroka gama akcesoriów jak bariery przekaźnikowe, multipleksery;

Interfejs kablowy dla FlashRunner Quatro

Dla programatora FlashRunner Quatro jako akcesoria jest oferowany zewnętrzny moduł interfejsu kablowego:

• FR04INTF16 - dla 16 kanałów

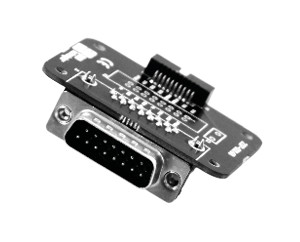

Interfejs kablowy dla FlashRunner I, II, III

Dla programatorów FlashRunner I, II, III jako akcesoria jest oferowany zewnętrzny moduł interfejsu kablowego:

• FR01INTF01

Kable

Dla programatorów FlashRunner dostępne są różnej długości specjalne kable komunikacyjne.

Adaptery kablowe

Dla programatorów FlashRunner dostępne są dwa adaptery kablowe:

• FRHDRDB15 dla złacza DB15

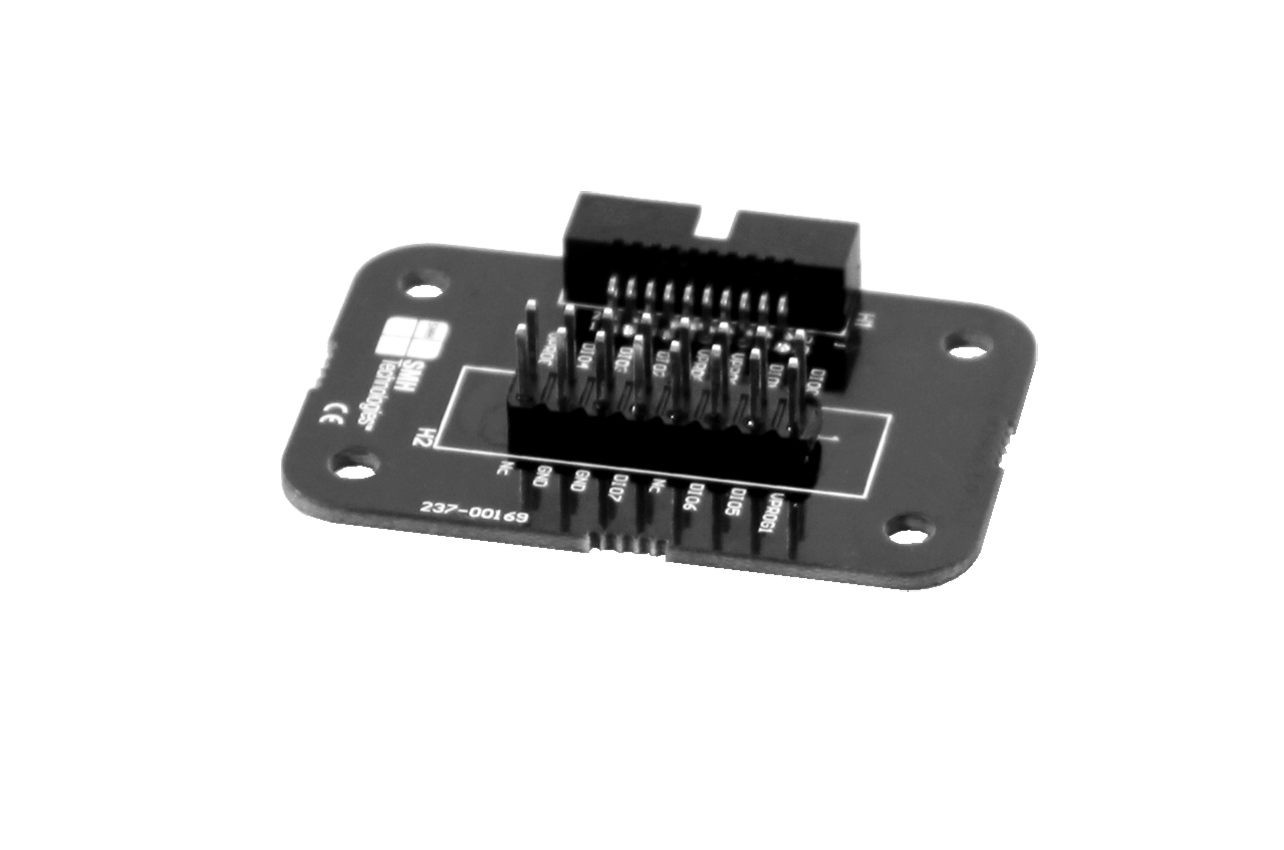

• FRHDRPSTR dla złącza Wire Wrap Strip

Bariery przekaźnikowe dla FlashRunner Cube

Dla FlashRunner Cube jako akcesoria są oferowane moduły zewnętrznych barier przekaźnikowych:

• FRC_RB_04 - Bariera przekaźnikowa dla urządzeń 2- i 4- kanałowych - FRC_GP_02 oraz FRC_GP_04
• FRC_RB_08 - Bariera przekaźnikowa dla urządzenia 8-kanałowego - FRC_GP_08

Demultipleksery dla FlashRunner Cube

Dla FlashRunner Cube jako akcesoria są oferowane moduły demultiplekserów zintegrowanych z barierą przekaźnikową:

• MPX 160 K-22 - demultiplekser x2 dla jednostki 2 kanałowej (docelowo 4 kanały)
• MPX 160 K-23 - demultiplekser x3 dla jednostki 2 kanałowej (docelowo 6 kanałów)
• MPX 160 K-24 - demultiplekser x4 dla jednostki 2 kanałowej (docelowo 8 kanałów)
• MPX 160 K-42 - demultiplekser x2 dla jednostki 4 kanałowej (docelowo 8 kanałów)
• MPX 160 K-43 - demultiplekser x3 dla jednostki 4 kanałowej (docelowo 12 kanałów)
• MPX 160 K-44 - demultiplekser x4 dla jednostki 4 kanałowej (docelowo 16 kanałów)
• MPX 160 K-82 - demultiplekser x2 dla jednostki 8 kanałowej (docelowo 16 kanałów)
• MPX 160 K-83 - demultiplekser x3 dla jednostki 8 kanałowej (docelowo 24 kanały)
• MPX 160 K-84 - demultiplekser x4 dla jednostki 8 kanałowej (docelowo 32 kanały)

Zasilacze

Dla programatorów FlashRunner oferowane są następujące zasilacze impulsowe:

• SPA001 - 12V 16W AC/DC z przewodem “Stripped Cord”
• SPA002 - 12V 36W AC/DC ze złączem 2.1mm Jack
• SPA003 - 7.5V 15W AC/DC ze złączem 2.1mm Jack
• SPA004 - 12V 60W AC/DC z przewodem “Stripped Cord”

Flashrunner I Algorytmy

Licencje na algorytmy programowania poszczególnych układów są oferowane niezależnie jako:

• Pojedyncze algorytmy:
• PA01STD0 - pojedynczy algorytm dla standardowego, powszechnie stosowanego na rynku układu
• PA01NMM0 - pojedynczy algorytm dla niestandardowego, rzadko stosowanego na rynku układu
• Kredyty na zakup algorytmów do wykorzystania w okresie roku od daty zakupu:
• PA-STP_01 - 5 algorytmów do wyboru dla standardowych układów
• PA-STP_02 - 10 algorytmów do wyboru dla standardowych układów
• PA-STP_03 - 15 algorytmów do wyboru dla standardowych układów
• Pakiety algorytmów:
• PA01xxx - Algorytmy dla wszystkich obsługiwanych na daną chwilę standardowych układów od wybranego dostawcy półprzewodników lub wszystkich pamięci szeregowych
• PA01GEN0 - Algorytmy dla wszystkich obsługiwanych na daną chwilę standardowych układów od wszystkich dostawców półprzewodników

Cena dwóch ostatnich pakietów dodatkowo obejmuje jednoroczny kontrakt obsługowy dający w tym okresie prawa do dwukrotnego ściągnięcia update’u. Kontrakt ten może być przedłużony lub wznowiony na kolejny rok odpowiednio:

• AMP-SCP - 1-roczny kontrakt obsługowy obejmujący wszystkie obsługiwane na daną chwilę standardowe układy od wybranego dostawcy półprzewodników lub wszystkie pamięci szeregowe
• AMP-GEN - 1-roczny kontrakt obsługowy obejmujący wszystkie obsługiwane na daną chwilę standardowe układy od wszystkich dostawców półprzewodników

Wszystko powyżej ma zastosowanie do wszystkich programatorów FlashRunner z wyjątkiem serii II i III. W ich przypadku wybrany pakiet PA01xxx jest zawarty w cenie urządzenia. Przy czym w całym okresie ich użytkowania algorytmy mogą być update’owane dla układów tylko tego samego producenta półprzewodników poprzez wykupienie kontraktu obsługowego AMP-SCP.

Dostępne jest również użytkowe oprogramowanie systemowe, które można ściągnąć ze strony producenta (ikona na prawym marginesie).

FlashRunner I (jednokanałowy)

• jednokanałowy programator ISP;
• uniwersalny;
• algorytmy programowania oferowane oddzielnie;
• jednokanałowy FlashRunner I dostępny jest w następujących wariantach:
  • FR01ENG – jednostka bazowa;

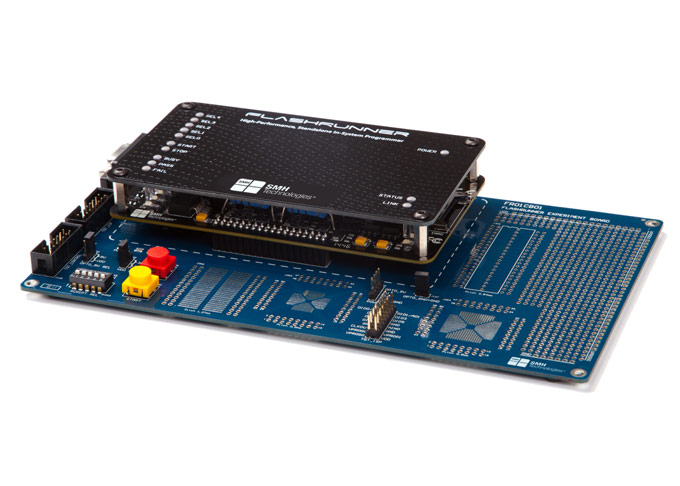

  • FR01EXP01 – zestaw jednostki bazowej FR01ENG z płytką ewaluacyjną;
  • FR01LAN – jednostka do integracji np. w ATE;
• interfejs komunikacyjny RS-232;
• tryby pracy: nadzorowany z PC, autonomiczny;
• zasilanie 9 - 24V DC
  (produkt nie zawiera zasilacza);
• obsługa BDM, JTAG, SPI, I2C, MON, ICC, SCI, …;
• obsługa szerokiego spektrum układów i producentów;

FlashRunner I (wielokanałowy)

• 8-kanałowy programator ISP
  (demultipleksowany 1 x 8 kanałów);
• uniwersalny;
• algorytmy programowania oferowane oddzielnie;
• jednostka do integracji np. w ATE;
• interfejs komunikacyjny: LAN, RS-232;
• tryby pracy: nadzorowany z PC, autonomiczny;
• zasilanie 9 - 18V DC
  (produkt nie zawiera zasilacza);
• obsługa BDM, JTAG, SPI, I2C, MON, ICC, SCI, …;

FlashRunner II (FR02xxxx)

• jednokanałowy programator ISP;
• specjalizowany;
• jednostka do integracji np. w ATE;
• interfejs komunikacyjny: LAN, RS-232;
• tryby pracy: nadzorowany z PC, autonomiczny;
• zasilanie 9 - 24V DC
  (produkt nie zawiera zasilacza);
• obsługa BDM, JTAG, SPI, I2C, MON, ICC, SCI, …;
• w cenie algorytmy programowania dla układów wybranego producenta lub dla pamięci szeregowych - bez możliwości upgrade’u do innych typów;

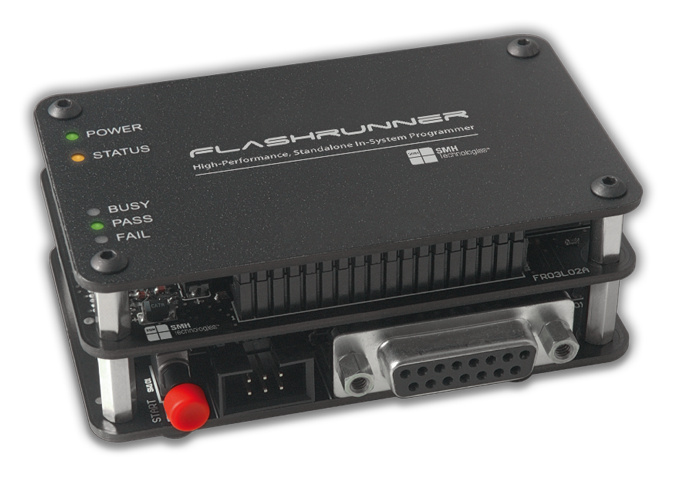

FlashRunner III (FR03xxxx)

• jednokanałowy programator ISP;
• specjalizowany;
• ograniczona jednostka do integracji np. w ATE;
• interfejs komunikacyjny RS-232;
• tryby pracy: nadzorowany z PC, autonomiczny;
• zasilanie 7,5V DC
  (produkt nie zawiera zasilacza);
• obsługa BDM, JTAG, SPI, I2C, MON, ICC, SCI, …;
• w cenie algorytmy programowania dla układów wybranego producenta lub dla pamięci szeregowych - bez możliwości upgrade’u do innych typów
• inne ograniczenia w stosunku do programatora FlashRunner II:
  • brak optoizolacji
  • jedno programowalne wyjście napięciowe (0 - 5,5V; 0,5A)
  • brak wejścia analogowego
  • brak zegara I kalendarza
  • brak linii wejścia do wyboru projektów
  • brak linii wejścia STOP
  • brak plików raportów
  • ograniczone skrypty projektów

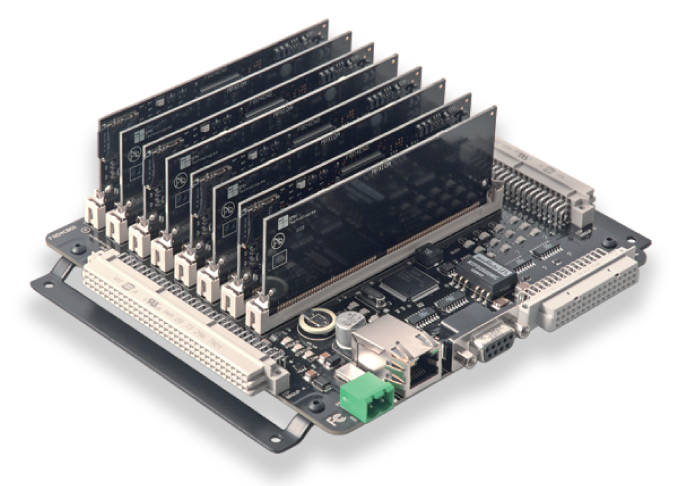

FlashRunner Quatro

• 4-kanałowy (FR04A04) / 8-kanałowy (FR04A08) / 16-kanałowy (FR04A16) programator ISP (demultipleksowany 1/2/4 x 4 kanały)
• uniwersalny;
• algorytmy programowania oferowane oddzielnie;
• jednostka do integracji np. w ATE;
• interfejs komunikacyjny: LAN, RS-232;
• tryby pracy: nadzorowany z PC, autonomiczny;
• zasilanie 9 - 18V DC
  (produkt nie zawiera zasilacza);
• obsługa BDM, JTAG, SPI, I2C, MON, ICC, SCI, …;

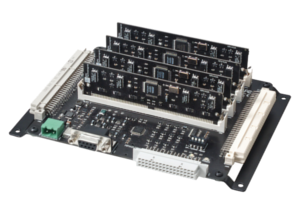

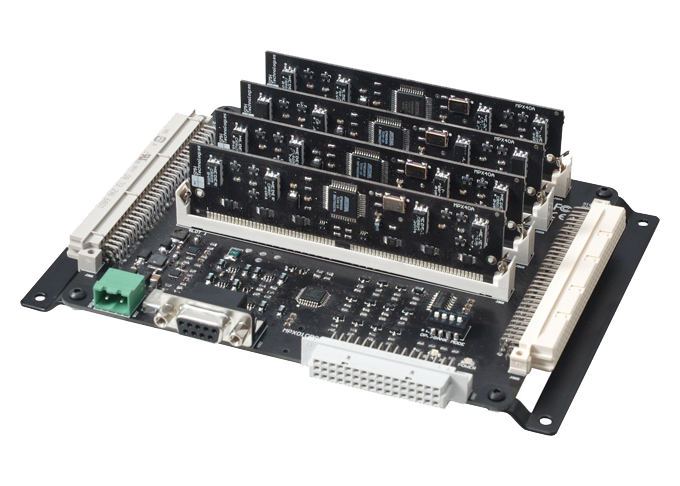

MicroPlexer

MicroPlexer jest przełącznikiem sygnałów ISP umożliwiającym jednemu programatorowi FlashRunner obsługę wielu układów w wielu systemach docelowych. 3 tryby pracy pozwalają obsłużyć na zasadzie multipleksowania sygnałów do 32 kanałów ISP. W zależności od trybu pracy na każdy kanał ISP składają się:

• 6 albo 3 cyfrowe linie dwukierunkowe
• 2 albo 1 linia cyfrowa lub analogowa
• 2 albo 1 linia zasilania
• 1 wspólna dla wszystkich kanałów linia uziemienia

MicroPlexer jest sterowany rozkazami ASCII za pośrednictwem interfejsu RS-232 lub bezpośrednio sygnałami podawanymi na liniach sterujących. Ma możliwość aktywowania wybranego kanału lub odłączenia wszystkich kanałów od układów docelowych.
