O funkcjonalności automatu programującego decyduje oprzyrządowanie peryferyjne, które możemy w nim zastosować. Peryferia determinują jakie media tzn. jakie nośniki programowanych układów możemy obsłużyć na wejściu i na wyjściu automatu. Na wejściu są to zazwyczaj tacki, tuby i taśmy tłoczone. Na wyjściu, z punktu widzenia dalszego procesu technologicznego, sensowne jest tylko stosowanie tacek i taśm. Dobrze jest przy tym jak dostępne są opcje samoczynnego pobierania/składowania ze stosu/na stosie kolejnych nośników z układami do programowania. Programowaniu mogą towarzyszyć też inne operacje. Najczęściej są to znakowanie zaprogramowanych układów i inspekcja optyczna. BPM Microsystems oferuje pełne spectrum takich urządzeń peryferyjnych.

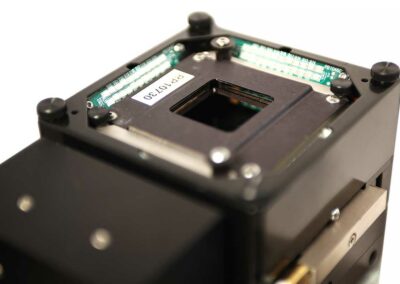

Inspekcja 3D pozwala zapewnić najwyższe standardy jakości wymagane np. w przemyśle samochodowym, wojskowym, lotniczym, medycznym. W przypadku automatów programujących pozwala przed zapakowaniem zweryfikować stan wyprowadzeń programowanych układów m.in. w obudowach BGA, CSP, QFP, TSOP, SOIC, J-Lead. Pomiary pozwalają zweryfikować ułożenie wszystkich wyprowadzeń w jednej płaszczyźnie, odstęp między nimi, prawidłowy ich kształt i wymiary. Tym samym pozwalają wykryć i wyeliminować wszelkie uszkodzenia wyprowadzeń jakie mogą się pojawić w trakcie programowania układów. Unika się w ten sposób problemów na dalszym etapie montażu układów na płytach PCB.
Inspekcja 3D adoptowana pod potrzeby klienta dodatkowo umożliwia analizę statystyczną oraz kontrolę numerów seryjnych i wersji programowanych układów.
Inspekcja 3D podnosi więc efektywność, uzysk i jakość w procesie produkcji. Może być zastosowana w automatach 3928 i BPM310.
Znacznik laserowy serii 3000 umożliwia znakowanie zaprogramowanych elementów dowolnym tekstem. Tekst jest przy tym kontrastowy, łatwo czytelny. Typowo można na obudowie układu nanosić logo, numery seryjne, numery wersji oprogramowania, termin realizacji operacji programowania lub inne informacje. I tak …
- praktycznie bezpyłowo/bezodpadowo oznacza układy nie wymagając przy tym materiałów eksploatacyjnych,
- jest korzystniejszą alternatywą dla naklejanych etykiet w kontekście coraz mniejszych obudów i braku konieczności wstrzymywania produkcji dla wymiany rolek z etykietami,
- umożliwia umieszczanie grafiki lub alfanumerycznego tekstu czcionką o rozmiarze już od 0,3mm,
- umożliwia nanoszenie kodów QR lub kodów kreskowych,
- zapewnia ochronę wartości intelektualnych poprzez zaawansowane mechanizmy nadawania numerów seryjnych układom.

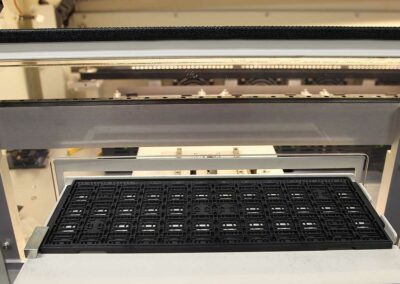

F31SHUTTLE-T to podwójny szufladowy podajnik tacek, który umożliwia na dwóch stanowiskach naprzemienne wymienianie tacek z zaprogramowanymi układami na tacki z czystymi układami. Dzięki temu operator może ręcznie podawać kolejne tacki z układami do programowania bez wstrzymywania procesu programowania. Nie spowalnia więc procesu programowania.

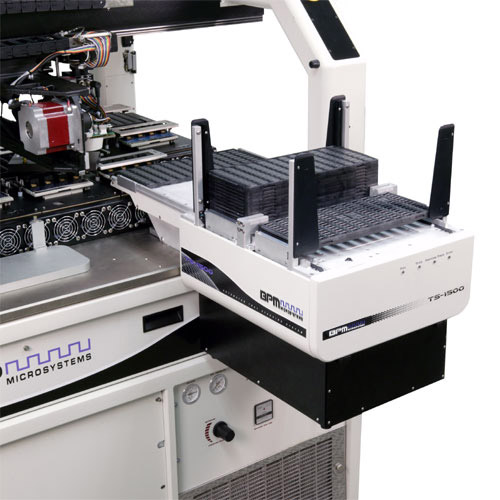

TS-1500 to automatyczny podajnik ze stosu tacek z układami do zaprogramowania i jednocześnie odbiornik tacek z zaprogramowanymi układami układający je w stos. Pojemność stosu to 24 standardowych tacek lub 15 grubych w standardzie JEDEC. Ilość ta determinuje maksymalny interwał czasowy między kolejnymi koniecznymi interwencjami operatora w celu dodania nowego stosu tacek z elementami do programowania i odbioru stosu tacek z zaprogramowanymi już układami.
TS-1500 pozwala na podawanie i odbieranie tack z układami w locie bez zatrzymywania maszyny, bez spowalniania procesu programowania.

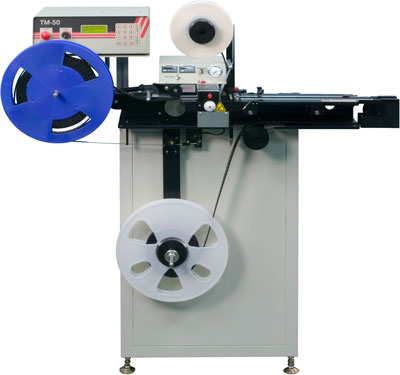

TM-50 MK2 to automatyczna pakowarka zaprogramowanych układów do standardowych taśm tłoczonych. Jako oprzyrządowanie wyjściowe zapewnia optymalne przygotowanie zaprogramowanych układów do dalszego montażu, a tym samym bezpośrednio i pozytywnie wpływa na wydajność całej linii produkcyjnej. Wysoka jakość urządzenia i niezawodność zapewniają prawidłowość przebiegu procesu pakowania.
TM-50 MK2
- Obsługuje taśmy od 8 mm do 56 mm
- Obsługuje zarówno taśmy zgrzewane jak i klejone
- Zapamiętuje parametry do 66 zadań pakowania
- Redukuje ilość koniecznych interwencji operatora
- Zwiększa wydajność automatu programującego i maszyn pick & place na montażu

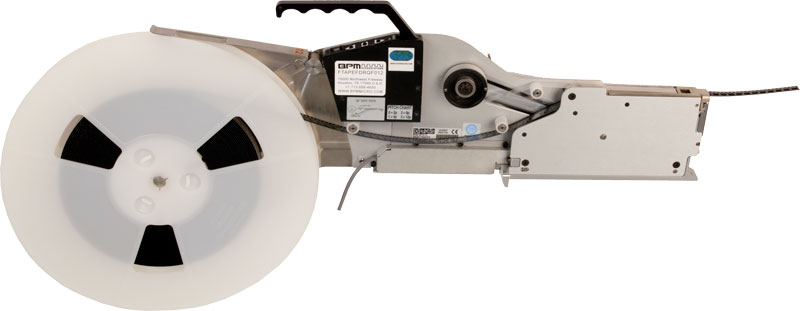

X-STREAM jest serią precyzyjnych podajników elementów z taśmy przeznaczonym dla automatycznych systemów programujących serii 3000 i 4000 firmy BPM Microsystems. Obsługują one taśmy o szerokości od 8 mm do 56 mm. Minimalny przesuw 2 mm pozwala obsługiwać nawet najmniejsze układy. Są w pełni sterowane z poziomu oprogramowania BPWin.
Single Lane Tape Feeder/Loader jest podajnikiem/odbiornikiem małych gabarytowo elementów pakowanych w tuby, przeznaczonym dla automatycznych systemów programujących serii 3000 i 4000 firmy BPM Microsystems. Jest dostępny dla obudów 8-pin SOIC, TSSOP, MSOP i 6-pin TSOC, przy czym dla każdego rozmiaru tub wymaga wymiany części osprzętu Dla zwiększenia wydajności na jednym automacie można umieścić do 2-óch takich bazowych podajników/odbiorników z których każdy może obsługiwać 6 tub.
